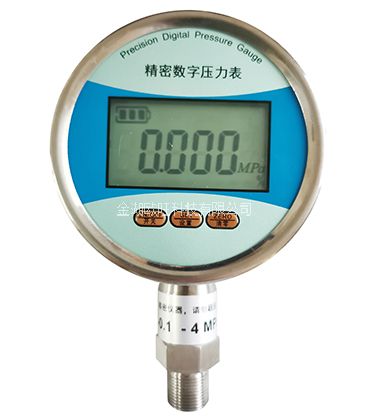

OW-Y109精密數字壓力表主要由外殼、壓力傳感器和信號處理電路及顯示系統組成,采用高品質壓力傳感器芯,具有精度高、抗腐蝕性、抗沖擊、抗震動、溫漂小、穩定性好等優點;使用低功耗微處理器,無需外部供電。數字壓力表按壓力特性可分為:表壓、差壓和絕壓三種。按壓力量程可分為:微壓、低壓、中壓、高壓。按溫度可分為:常溫、中溫、高溫。
該產品融匯了目前多項國際流行的先進電子技術、傳感技術、單片計算機技術、抗干擾技術等,從而保證了產品具有測控精度高、抗干擾性能強、防護性能優越、操作簡潔、適用范圍寬、在線單位轉換等優點。
二、應用范圍
產品整機選用不銹鋼外殼,整機體積小、重量輕、功能齊全、超低功耗,且工作可靠、使用方便靈活。十分適合用作高精度壓力測量,通過專用接口也作為工業控制前端。因此,該產品可廣泛地使用于液壓、石油、塑料、橡膠、印染、紡織等工業行業的壓力調節和自動化控制場合是指針式精密壓力表的更新?lián)Q代產品。
三、技術參數
1.測量范圍:(-0.1~7~60)MPa【單位:Pa Kpa Mpa bar psi可選】
2.儀表精度:0.2%/FS、0.4%/FS、0.5%/FS
3.顯示方式:5位數字動態顯示
4.過載壓力:1.5倍
5.供電電源:2節5號電池(0.2級3.6V鋰電池)
6.介質溫度:(-20~80)℃
7.工作環境溫度:(-10~60)℃;
8.工作環境濕度:≤80%RH;
9.接口:G1/41/4NTP M20*1.5G1/2螺紋接口可選
四、儀表操作功能
1.開關機:長按“開/關”鍵(見圖:左邊按鍵)≥2秒,開機或關機。
2.清零:當儀表沒有壓力的情況下,出現零漂,可短按“清零”鍵(見圖:右邊按鍵),即可清零。
3.滿量程查詢與單位切換:長按“清零”鍵(見圖:右邊按鍵)≥2秒,可看到最大滿量程;此頁短按“開關”鍵,切換壓力單位,長按“設置”鍵(見圖:中間按鍵)≥2秒,保存選擇好的壓力單位。長按“清零”鍵≥2秒,退出至主頁。
五:外形尺寸
六、安裝要求
1.該儀器為精密計量儀器,應選擇在空氣流通,便于觀察,易于維護操作、無腐性的地方。
2.數字壓力表應垂直地平面安裝。
3.安裝數字壓力表時,需加裝紫銅或聚四氟密封墊片。
4.該系列儀表可配合臺式壓力泵使用,使用時注意壓力量程的匹配。
5.安裝和拆卸時,應將工具位于壓力表接頭六角處拆卸,嚴禁用手?jǐn)Q動表頭。
七、使用與維護
1.使用方法
1)開箱后首先檢查使用說明書、附件、合格證是否齊全,根據訂貨要求確定規格是否相符,檢查儀表外部是否完好無損。(中性包裝無銘牌)
2)安裝前仔細閱讀使用說明書,根據技術指標對儀表進行校驗檢查。
3)嚴格按照使用說明書要求安裝使用。
4)經檢驗合格的產品不得隨意更換或改動電子元件、電池及調整參數等。
5)該儀表在停用或庫存期間,應關閉電源停止工作,以延長電池的使用壽命。
6)用戶更換電池應使用同型號電池,在通風良好、無氣體泄露的情況下進行更換。
7)不要置于露天使用,野外安裝需配擋光遮雨箱
2.維護事項
1)在設備上安裝數字表之前,先檢查表頭及測量孔是否干凈。在使用過程中,應保持管路清潔。
2)數字壓力表在使用過程中可以超壓1.5倍,但是不能長時間超壓使用,會影響測量的準確性,也可能損壞儀表。
3)電池注意事項:出廠配備電池為不可充電池,嚴禁充電。
4)在初次安裝電池或使用中電池欠壓更換電池時,注意旋開表蓋時,不可用力拉開,應輕輕打開上蓋和下來,避免傳感器線拉斷。
八、保管與運輸
1.該產品應存放在(-20~60)℃,相對濕度不大于85%,通風、干燥、無腐蝕性氣體的庫房中。
2.該產品與合格證、使用說明書、檢驗報告同裝于一個包裝內,在運輸過程中嚴禁強烈的碰撞。
九、訂貨須知與技術服務
1.訂貨時,用戶需要提供壓力測量范圍、準確度等級要求、輸出信號種類和特殊要求,以便選擇合適的產品規格。
2.因產品本身質量問題,而不能正常工作時,我公司一年內負責免費維修或更換。
3.為了確保用戶對所購產品的維修和保養,我公司有償為用戶提供各種配件。
