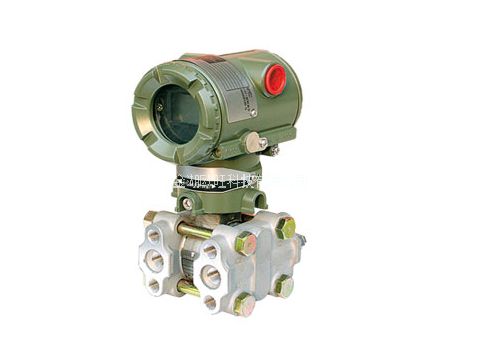

ECA430A壓力變送器

時間:2021-01-10 16:11:53  來源:  作者: ; 瀏覽
概要
       ECA430A壓力變送器用于測量氣體、液體和蒸汽的壓力,然后轉變成4~20mADC的電流信號輸出。ECA430A也可與HART275手操器相互通訊,通過它進行設定、監控等。
功能規格
輸出
2線制,4~20mA DC輸出,數字通訊,可編程設定線性或平方根輸出方式,HART協議加載在4~20mA DC信號上。
電源電壓
10.5~42V DC(工作狀態)
(10.5~30V DC本安型)
16.4~42V DC(數字通訊)
(16.4~30V DC本安型)
9.0~32VDC(FF現場總線通訊)
負載
0~1335Ω工作狀態
250~600Ω數字通訊
HART
通訊距離
用多芯雙絞線,通訊距最大可達1.5km,通訊距離因電纜類型而異。
阻尼時間常數
放大器部件和膜盒的阻尼時間常數之和。放大器部件阻尼時間常數在0.2~64秒范圍可調
環境溫度
-40~85℃(-40~185°F)
-30~80℃(-22~176°F)[帶LCD表頭]
接液溫度
-40~120℃(-40~248°F)
性能規格
調量程的參考精度 (包括從零點開始的線性、滯后性和重復性) ±0.1%


壓力變送器430A系列型號和規格代碼表

型號 規格
代碼
說                明 參考價 備注
ECA430A   壓力變送器
輸送信號 E
D
4~20mA,HART協議數字通訊
4~20mA

測量量程
(膜盒)
A
B
0.03~3Mpa
0.14~14Mpa

接液部分材質   本體 膜盒 排氣螺釘
S SCS14A SUS316L SUS316
管道連接 2
1
0
帶M20×1.5過程接頭
帶½NPT內螺紋過程接頭
無過程接頭(容式法蘭上¼NPT內螺紋)

螺栓、螺母材質 A
B
C
SCM435
SUS630
SUH660
L膜盒最大工作壓力
3MPa(30kgf/cm2)
M、H膜盒
最大工作壓力
14MPa(140kgf/cm2)

安裝方式 2 垂直安裝,右面高壓,過程連接在上
3 垂直安裝,右面高壓,過程連接在下
6 垂直安裝,左面高壓,過程連接在上
7 垂直安裝,左面高壓,過程連接在下
8 水平安裝,右面高壓
9 水平安裝,左邊高壓
電氣接口 5 G½內螺,2處接線口帶盲塞
顯示表頭 D
E
N
數字表頭
指針表頭
(無表頭)

2inch管安裝支架 A SECC        平托架
B SUC304     平托架
C SECC       L型托架
D SUS304    L型托架
N 無安裝支架
附加選型代碼   /附加規格

外形尺寸

   垂直配管安裝方式(安裝代碼2。對于代碼3,6或7,見注釋)

  水平配管安裝方式(安裝代碼8,對于代碼9見注釋)

注釋:1、當選安裝為6,7或9時,高、低壓側與上圖相反;
          2、當選安裝為3或7時,過程安裝支架與上圖相反。

     端子側接線圖

     接線端子



SUPPLY± 供電電源和輸出端
CHECK± 外接指示計(安培表)接線端
接地端

注:用外部指示計或檢測計時的阻抗應<10Ω
