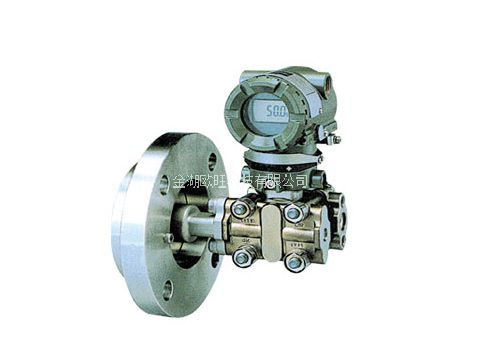

ECA210A、ECA220A法蘭安裝式差壓變送器

時間:2021-01-10 16:09:24  來源:  作者: ; 瀏覽

概要
       ECA210A和ECA220A法蘭安裝式差壓變送器用于測量液體、氣體和蒸汽壓力,并將其轉變成4~20mADC的電流信號輸出。ECA210A和ECA220也可HART275手操器互通訊,通過它們進行設定、監控等。

功能規格
輸出
2線制,4~20mA DC輸出,數字通訊,可編程設定線性或平方根輸出方式,HART協議加載在4~20mA DC信號上。
電源電壓
10.5~42V DC(工作狀態)
16.4~42V DC(數字通訊)
16.4~30V DC(本安型)
負載(輸出信號代碼為D和E時)
0~1335Ω工作狀態
250~600Ω數字通訊
HART
通訊距離
用多芯雙絞線時可通訊距最大可達2km,通訊距離因電纜類型而異。
阻尼時間常數
放大器部件和膜盒的阻尼時間常數之和。放大器部件阻尼時間常數在0.2~64秒范圍可調環境溫度
-40~85℃(-40~248°F)
-30~80℃(-22~176°F)[帶LCD表頭]
接液溫度
-40~120℃(-40~248°F)

性能規格
調量程的參考精度
(包括從零點開始的線性、滯后性和重復性)
±0.1%
穩定性
±0.1%量程上限/12個月


型號和規格代碼表
型號 規格代碼 說                明 參考價 備注
ECA210A   法蘭安裝式差壓變送器(平膜片型)
輸送信號 E
D
4~20mA,HART協議數字通訊
4~20mA

測量量程
(膜盒)
M
H
1~100Kpa
5~500Kpa

高壓側
(法蘭側)
接液部分材質

S
H
T
     膜盒                     其它
   SUS316              SUS316L
哈氏合金C-276       哈氏合金C
       鉭

法蘭規格 J1
J2
A1
A2
P1
P2
D2
D4
G2
G4
JIS10K
JIS20K
ANSI 150
ANSI 300
JPI 150
JPI 300
DIN PN10/16
DIN PN25/40
GB PN10/16(GB9115.9-88)
GB PN10/16(GB9115.9-88)

法蘭尺寸/材質 A
B
C
D
E
F
2-inch(50mm,DN50)/S25C
2-inch(50mm,DN50)/SUS304
2-inch(50mm,DN50)/SUS316
3-inch(80mm,DN80)/S25C
3-inch(80mm,DN80)/SUS304
3-inch(80mm,DN80)/SUS316

低壓側管道連接 0
1
2
帶M20×1.5過程接頭
帶½NPT內螺紋過程接頭,2處接線口
無過程接頭(容式法蘭上¼NPT內螺紋)

法蘭螺栓材質 A
B
C
SCM435
SUS630
SUH660

安裝 9 水平配管連接,左邊高壓
電氣接口 5 G½內螺,2處接線口帶盲塞
顯示表頭 D
E
N
數字表頭
帶設定按鈕的數字表頭
(無表頭)

附加選型代碼   /附加規格
防爆方式 d 隔爆型BT4
i 本安型CT6

法蘭尺寸:3inch(80mm,DN80)

法蘭公稱通徑與規格 ØD ØC Øg Ød t 螺栓孔
數量 直徑
JIS 10K 185(7.28) 150(5.91) 130(5.12) 90(3.54) 18(0.71) 8 19(0.75)
JIS 20K 200(7.87) 160(6.30) 130(5.12) 90(3.54)
