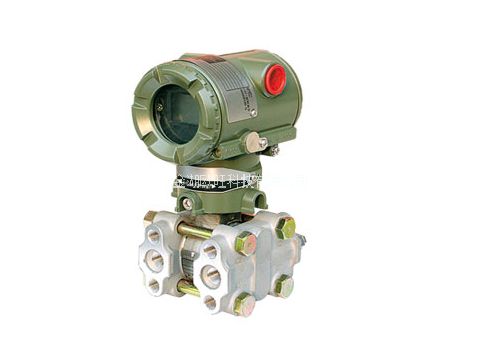

ECA310A絕對壓力變送器

時間:2021-01-10 16:10:49  來源:  作者: ; 瀏覽
概要
   ECA310A絕對壓力變送器用于測量氣體、液體和蒸汽,然后轉變成4~20mADC的電流信號輸出。ECA310A也可與HART275手操器互通訊,通過它們進行設定、監控等。
功能規格
輸出
2線制,4~20mA DC輸出,數字通訊,可編程設定線性或平方根輸出方式,HART協議加載在4~20mA DC信號上。
電源電壓
10.5~42V DC(工作狀態)
10.5~30V DC(本安型)
16.4~42V DC(數字通訊)
16.4~30V DC(本安型)
負載(輸出信號代碼為D和E時)
0~1335Ω工作狀態
250~600Ω數字通訊
HART
通訊距離
用多芯雙絞線,通訊距最大可達1.5km,通訊距離因電纜類型而異。
阻尼時間常數
放大器部件和膜盒的阻尼時間常數之和。放大器部件阻尼時間常數在0.2~64秒范圍可調環境溫度
-40~85℃(-40~185°F)
-30~80℃(-22~176°F)[帶LCD表頭]
接液溫度
-40~120℃(-40~248°F)[M和A膜盒]
-40~100℃(-40~212°F)[L膜盒]
性能規格
調量程的參考精度
(包括從零點開始的線性、滯后性和重復性)
±0.15%或0.20%(L膜盒)
±0.1%(高精度型)

壓力變送器310A系列型號和規格代碼表
型號 規    格    代    碼 說    明
ECA310A ……………………………… 絕對壓力變送器
輸出信號 -D……………………………
-E……………………………
-F……………………………
4~20mA
4~20mA,HART協議數字通信(參見GS 1C22T2-CY)
FF現場總線通訊(參見GS 1C22T2-CY)
測量量程
(膜盒)
L……………………………
M……………………………
A……………………………
0.67~10Kpa{5~75mmHg}abs
1.3~130Kpa{9.6~960mmHg}abs
0.03~3Kpa{0.3~30Kgf/cm2abs
接液部分材質
S…………………………
[本體]         [膜盒]          [排氣 螺釘]
SUS316         SUS316L             SUS316
管道連接 0………………………
1………………………
2………………………
3………………………
4………………………
5………………………
無過程接頭(容室法蘭上Rcl/4內螺紋)
帶Rcl/4內螺紋的過程連接頭
帶Rcl/2內螺紋的過程連接頭
帶1/4NPT內螺紋過程接頭
帶1/2NPT內螺紋過程接頭
無過程接頭(容室法蘭上1/4NPT內螺紋)
螺栓、螺母材質

A……………………

B……………………

C……………………
[最大工作壓力]
     L膜盒          M膜盒          A膜盒
SCM435 10KPa abs      130KPa abs       3MPa abs
{75mmHg abs} {960mmHg abs} {30kgf/cm2abs}
SUS630 10KPa abs      130KPa abs       3MPa abs
{75mmHg abs} {960mmHg abs} {30kgf/cm2abs}
SUH660 10KPa abs      130KPa abs       3MPa abs
安裝方式 -2…………………
-3…………………
-6…………………
-7…………………
-8…………………
-9…………………
垂直安裝,右面高壓,過程接頭在上
垂直安裝,右面高壓,過程接頭在下
垂直安裝,左面高壓,過程接頭在上
垂直安裝,左面高壓,過程接頭在下
水平安裝,右面高壓
水平安裝,左面高壓
電氣接口 0 ………………
2 ………………
3 ………………
4 ………………
5 ………………
7 ………………
8 ………………
9 ………………
G1/2內螺紋,1處接線口
1/2NPT內螺紋,2處接線口
Pg13.5內螺紋,2處接線口
M20內螺紋,2處接線口
G1/2內螺紋,2處接線口帶一個盲塞
1/2NPT內螺紋,帶兩個電氣接口,一個盲塞
Pg13.5內螺紋,帶兩個電氣接口,一個盲塞
M20內螺紋,帶兩個電氣接口,一個盲塞
顯示表頭 D………………
E………………
F………………
數字表頭
帶設定按鈕的數字表頭
(無表頭)
2-inch管安裝支架 A……………
B……………
C……………
D……………
N……………
SECC         平托架
SUS304       平托架
SECC         L型托架
SUS304       L型托架
無安裝支架
附加選型代碼 /□ 選型規格
例:ECA310A-DMS5A-92NN/□
